Avtomatski stroj za vstavljanje THT komponent – Visoka natančnost in učinkovitost

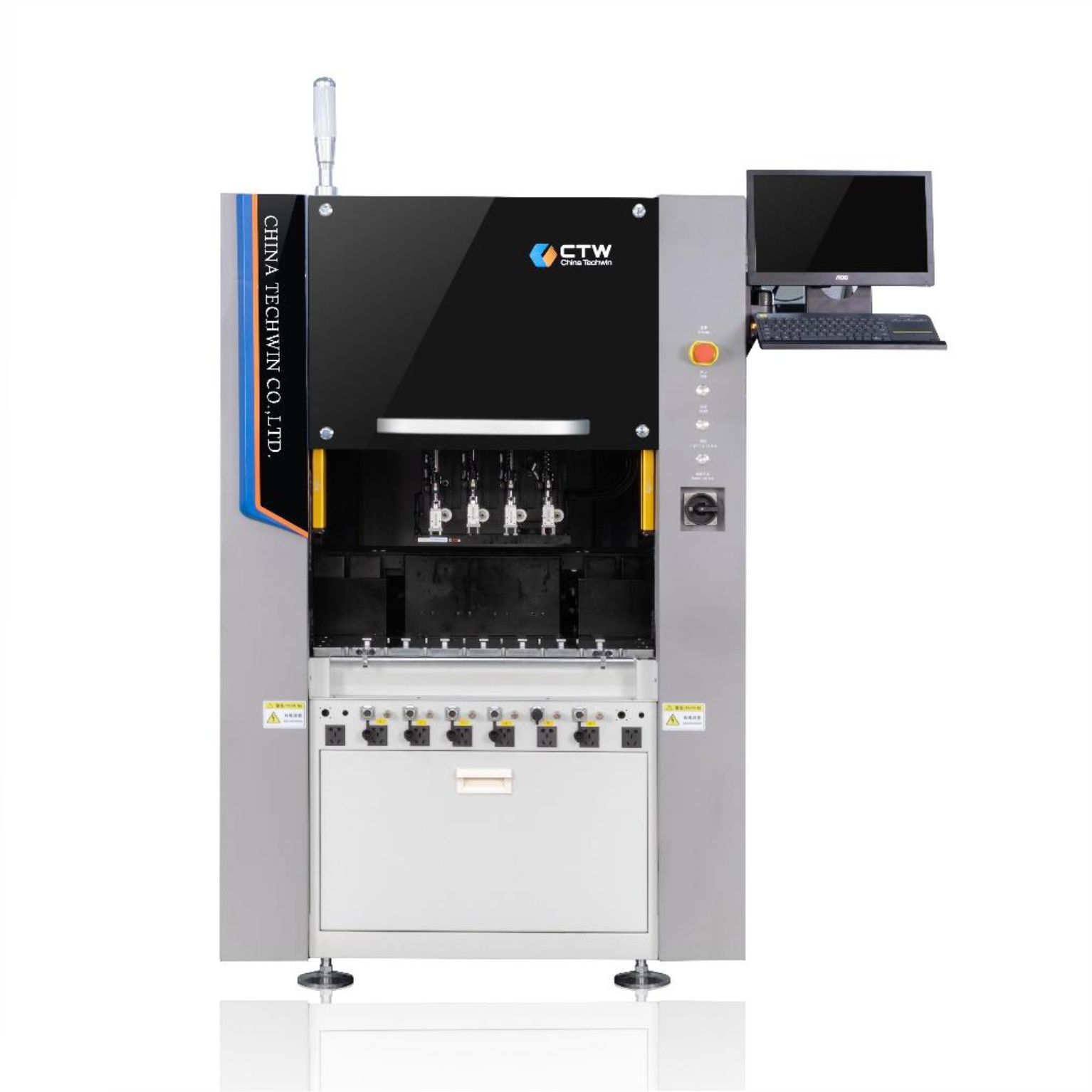

TechWin CAM-18A je visoko precizen avtomatski stroj za vstavljanje komponent nepravilnih oblik (odd-form) z dvojnim pogonom na Y osi, CCD vizualnim sistemom in inteligentnimi funkcijami. Odličen je za precizno vstavljanje kompleksnih komponent v elektroniki.
Glavne lastnosti
Y-os z dvojnim pogonom – hitrejša hitrost in višja natančnost
Modularna vezja – hitrejše odpravljanje napak
Opozorilo o zatiku / pomanjkanju materiala – poveča razpoložljivost opreme
Samodejno preverjanje električnih vrednosti pred vstavljanjem – preprečuje okvare stroja
Samodejno iskanje lukenj za vstavljanje, nastavljiva hitrost, fleksibilna proizvodnja
Inteligentna funkcija izogibanja – obravnava značilnosti intenzivne proizvodnje
Inteligentno počasno spuščanje – zmanjšuje skakanje delov in izboljšuje kakovost vstavljanja
Opozorilo o sili vstavljanja – izboljšuje kakovost vstavljanja in ščiti material
Brez zaustavitve pri dopolnjevanju materiala – poveča razpoložljivost opreme
Samodejno dopolnjevanje komponent – inteligentna proizvodnja
Odmetavanje slabih materialov – zmanjšuje napake pri vstavljanju
Standardna funkcija rezanja traku – enostavno vzdrževanje 5S
Vizualna lokalizacija Mark – višja natančnost prepoznavanja vstavljanja
Hkratno pobiranje in hkratno fotografiranje – učinkovitejše vstavljanje
Upravljanje z več nivoji dostopa – preprečuje zlorabo osebja
Vizualno podprto programiranje – lažje programiranje
Samodejna statistika proizvodnih podatkov – digitalizirana proizvodnja
Tehnične specifikacije
Model
CAM-18A
Velikost stroja
1500 × 1650 × 1750 mm
Teža stroja
1350 kg
Napajanje
220V, 50-60Hz
Poraba moči
< 4 kW
Zračni tlak
0,5-0,7 MPa
Poraba zraka
<50 L/min
Raven hrupa
<75 dB
Velikost PCB
50×50 – 320×380 mm
Natančnost vstavljanja
±0,05 mm
Hitrost vstavljanja
Teoretična vrednost: 0,52 s/kos (ne vključuje časa transporta PCB)
